华芯微特高速风筒方案

    华芯微特SWM211X高速风筒方案介绍   . 用芯创造智慧绿色生活         . 技术驱动 ·合作共赢           . 成为中国MCU行业领跑者

一.   高速吹风筒主控介绍

二.   高速吹风筒规格参数

三.   高速吹风筒特点描述

四.   高速吹风筒参考资料

01

高速吹风筒主控介绍

   高速风筒主控介绍

华芯微特电控MCU主推SWM211系列，选型表如下：

华芯微特高速风筒主控主推SWM211C8T7-50 ，SWM211G6S7-65

   高速风筒主控介绍

   高速风筒主控介绍

02

高速吹风筒规格参数

   高速吹风筒规格参数

高速风筒方案功能规格：

主控MCU： SWM211G6S7 ， SWM211C8T7

电压范围：AC 110/220V

转速范围： 30 000 ~110 000 RPM

功率范围： 120 W

控制方式：无感FOC+发热丝温度控制及保护

方案优势：快速启动、高速运行稳定、 噪声低、效率优、成本低、

版型丰富、 EMC测试

03

高速吹风筒特点描述

   高速吹风筒特点描述

随着生活品质的提高 ，人们对吹风机的要求不只是将头发吹干 ，与此同时还要求不伤发、能养 发的功能需求 ，华芯微特推出高速吹风筒电机控制解决方案 ，方案具有堵转、过流、过压、过

温保护等功能。

SWM211X吹风筒方案性能特点：

•    无感FOC、单 / 双电阻控制方式

•    转速控制可高达11万+RPM

•    恒转速控制

•    集成12Bits高速ADC ，多路高性能模拟运放和可编程PGA ，精简外围电路

•     自收敛直接闭环启动算法 ，适应不同负载启动 ，启动成功率百分百

•    启动快而平稳 ，运行平稳， 噪音低

I 高速吹风筒特点描述

启动电流波形：

I 高速吹风筒特点描述

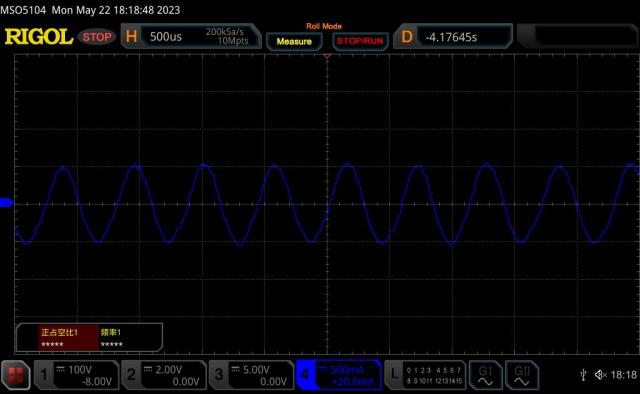

运行稳态电流波形(高采样率)：

I 高速吹风筒特点描述

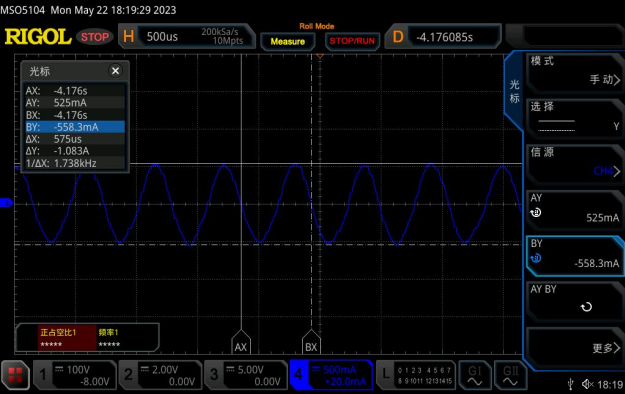

运行稳态电流波形（低采样率）：

04

高速吹风筒参考资料

I 高速吹风筒参考资料

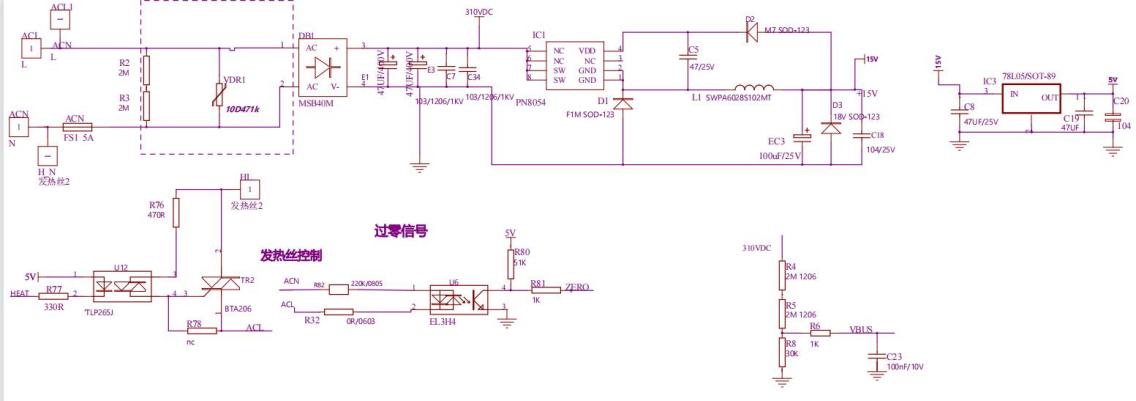

电源和发热丝电路:

I 高速吹风筒参考资料

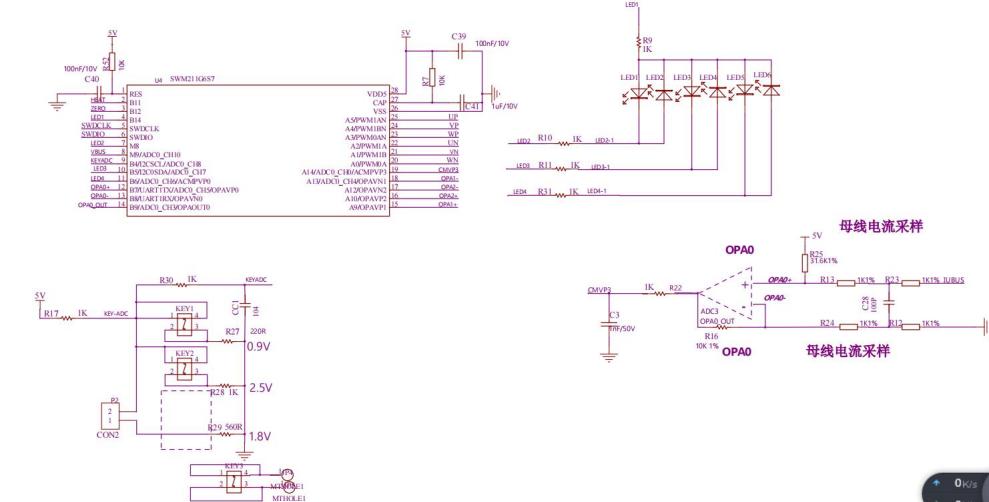

主控 ，指示灯 ，按键检测 ， 电流采样电路:

I 高速吹风筒参考资料

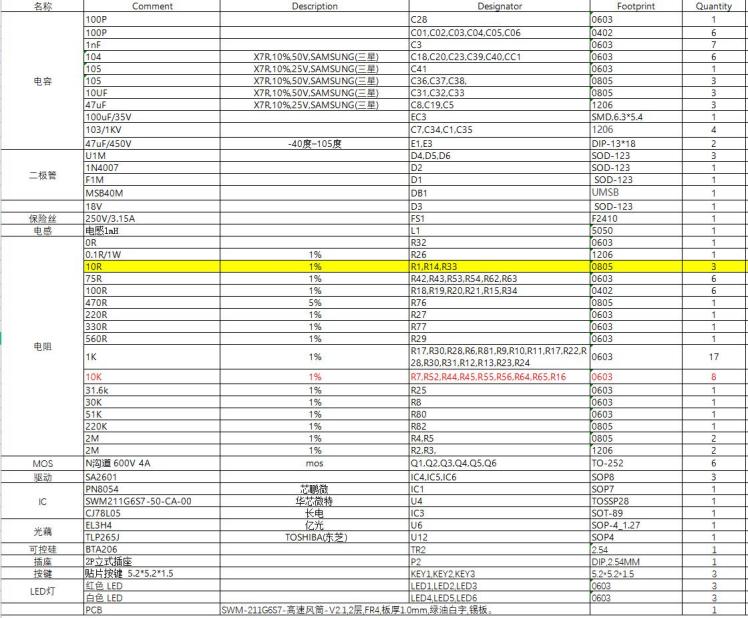

高速吹风筒BOM表：

I 高速吹风筒参考资料

华芯微特高速电吹风筒方案小结：

1. SWM211X控制芯片系统主频最高可达 90MHz ，支持单电阻无感

FOC控制 ，支持0.5s快速加减速 ，具有低损耗、运行平稳、

BOM成本低等优点。

2. 华芯微特提供Pcblayout、原理图、 BOM等完整硬件设计资料

和已开发好的算法软件。并对原理图每部分电路有详细的电路讲   解和注意事项提示。便于电子工程师快速定制设计出自己的产品。

3. 完善的安全保护机制, 支持堵转保护、过欠压保护、过载保护、 过流保护、转速异常保护、超速保护、欠速保护、反转保护、   过温保护。

THANK YOU

0755-8482 8852 / 8486 6816
